概要
直流分巻電動機のトルクを求める計算問題です。
良く出題される基本形の問題なので、確実に回答したいところです。
回路図を描けること、出力の式と、トルクの式を理解していることが重要です。
キーワード
直流分巻電動機
問題
ある直流分巻電動機を端子電圧\(220V\)、電機子電流\(100A\)で運転したときの出力が\(18.5kW\)であった。
この電動機の端子電圧と界磁抵抗とを調節して、端子電圧\(200V\)、電機子電流\(110A\)、回転速度\(720min^{-1}\)で運転する。
このときの電動機の発生トルクの値\([N・m]\)として、最も近いものを次の（１）～（５）のうちから一つ選べ。ただし、ブラシの接触による電圧降下及び電機子反作用は無視でき、電機子抵抗の値は上記の二つの運転において等しく、一定であるものとする。
（１）212 （２）236 （３）245 （４）260 （５）270
答え
(２)
解説テキスト リンク
回答解説
回答の流れ
(1) 調整前の電動機の逆起電力\(E[V]\)を求める
(2) 電機子抵抗\(R_a[Ω]\)を求める
(3) 端子電圧と界磁抵抗を調整後の逆起電力\(E'[V]\)を求める
(4) 調整後の電動機出力\(P'[W]\)を求める
(5) 調整後の角速度\(ω'[rad/s]\)を求める
(6) 調整後のトルク\(T'[N・m]\)を求める

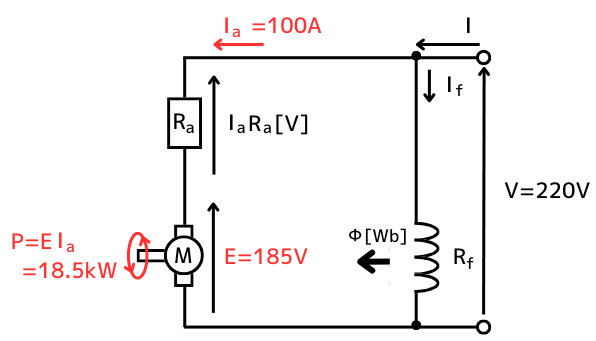

(1) 調整前の電動機の逆起電力\(E[V]\)を求める
電動機出力\(P=18.5[kW]\)
電機子電流\(I_a=100[A]\)
より、電動機の逆起電力\(E[V]\)は、
\(E=\frac{P}{I_a}=\frac{18500}{100}=185[V]\)

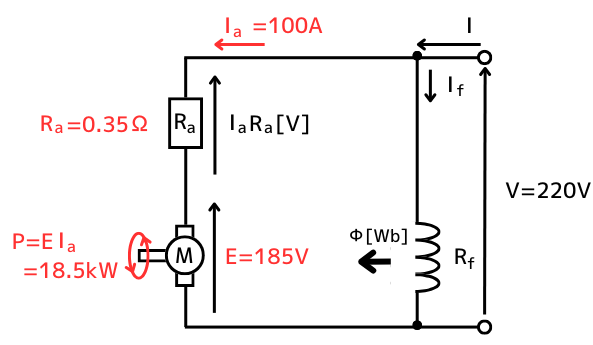

(2) 電機子抵抗\(R_a[Ω]\)を求める
回路図から、
\(V=E+I_aR_a\)
⇔\(R_a=\frac{V-E}{I_a}\)
\(V=220V\)
\(E=185V\)
\(I_a=100A\)
を代入すると、
\(R_a=\frac{220-185}{100}=0.35[Ω]\)
(3) 端子電圧と界磁抵抗を調整後の逆起電力\(E'[V]\)を求める
調整後の回路図から、
\(V’=E’+I’_aR_a\)
\(\begin{eqnarray}
E’&=&V’-I’_aR_a\\
&=&200-110・0.35\\
&=&161.5[V]
\end{eqnarray}\)

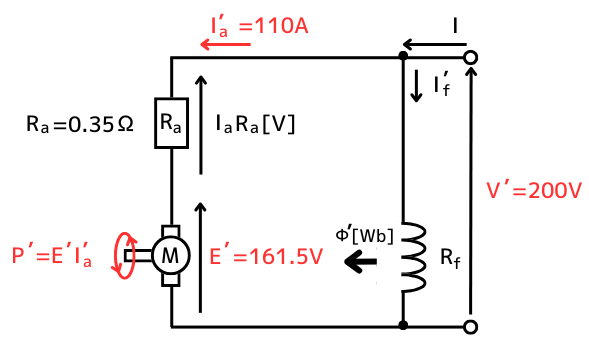

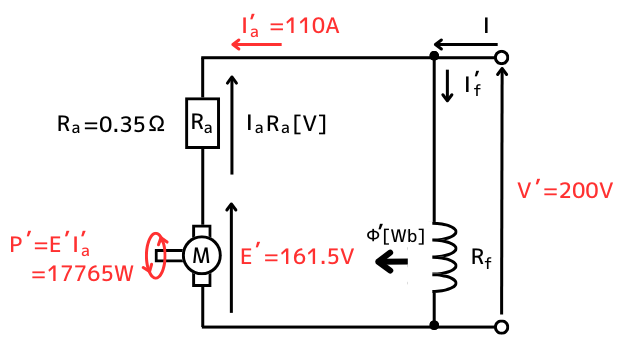

(4) 調整後の電動機出力\(P'[W]\)を求める
調整後の電動機出力\(P'[W]\)は、
\(\begin{eqnarray}
P’&=&E’I_a\\
&=&161.5・110\\
&=&17765[W]
\end{eqnarray}\)

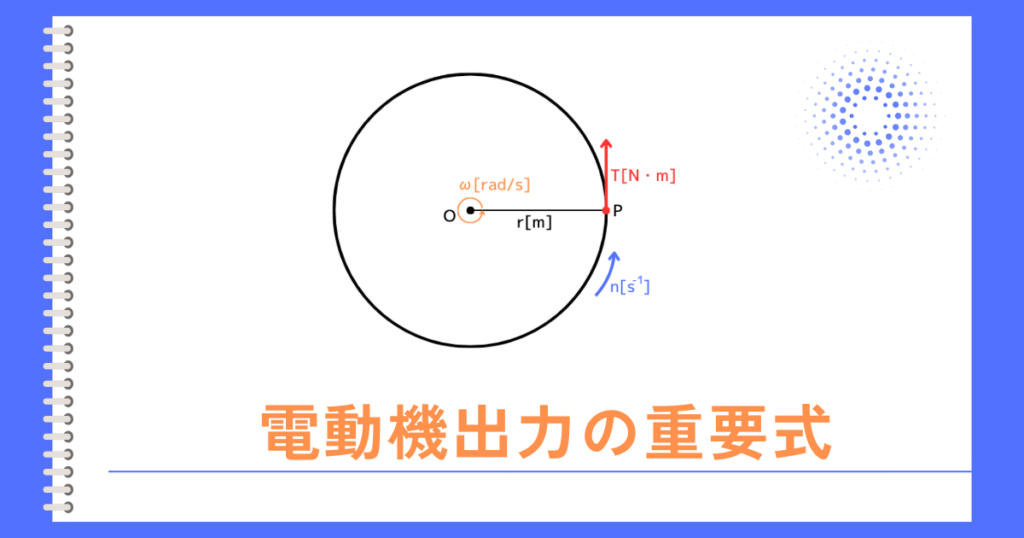

(5) 調整後の角速度\(ω'[rad/s]\)を求める
問題文で与えられている回転速度は\(N’=720[min^{-1}]\)であり、１分当たりの回転数です。
角速度\(ω'[rad/s]\)は、単位からわかる通り１秒当たりの角速度です。
そのため、回転速度\(N'[min^{-1}]\)を60秒で割る必要があります。
\(\displaystyle ω’=2π \frac{N’}{60}=2π \frac{720}{60}=24π=75.36[rad/s]\)

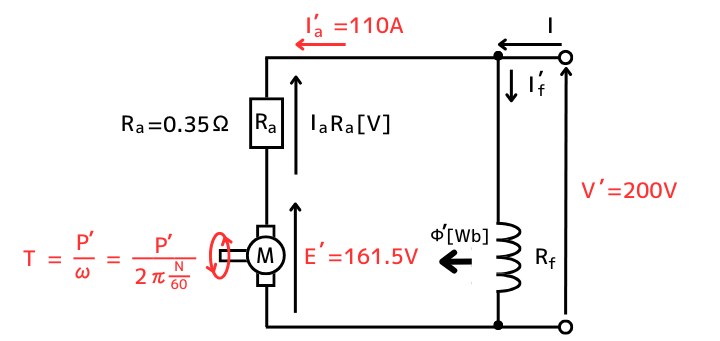

(6) 調整後のトルク\(T'[N・m]\)を求める
\(\begin{eqnarray}
T’&=&\frac{P’}{ω’}\\ \\
&=&\frac{17765}{75.36}\\ \\
&≒&236[N・m]
\end{eqnarray}\)
したがって、（２）\(236\)が答えです。
出典元
一般財団法人電気技術者試験センター （https://www.shiken.or.jp/index.html）
令和７年度上期 第三種電気主任技術者試験 機械科目問題問２
