誘導電動機のY-Δ始動

Y-Δ始動法

Y-Δ（スターデルタ）始動法は、構造が簡単で安価に実装できる上、始動電流を1/3倍にすることができます。そのため、誘導電動機の始動電流対策として広く使われます。

　

Y-Δ始動法の特徴

　

Y-Δ始動の詳細

Y-Δ始動の動作概要

始動直後には、Y結線は、Δ結線に比べて電流値が1/3倍であるため、一次巻線をY結線で数秒間動かして加速させます。
十分加速して始動電流が落ち着くまで待った後、Δ結線に切り替えるだけです。
Δ結線に切り替える理由は、Y結線はトルクも1/3倍であるため、規程のすべりまで加速させることが難しいためです。

　

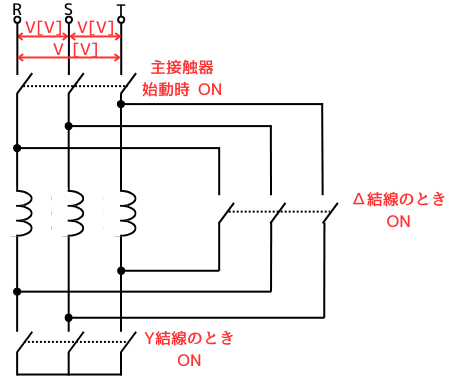

Y-Δ始動回路

Y-Δ始動回路は、３つの電磁接触器（主接触器＋Y用接触器＋Δ用接触器）で実装できます。

Y結線からΔ結線に切り替える瞬間は、電動機への動力供給が一瞬途絶え、Δ用接触器をONした瞬間に、一瞬ですが突入電流（大電流）が流れます。

突入電流の対策として、切り替え時に電源を電動機から完全に切り離さないクローズドY-Δという方式があります。
クローズドY-Δは、切替える瞬間にも電流を流していなければならないため、その電流を制御するための大容量抵抗器が必要となります。
大容量抵抗器は高価で発熱量も大きいです。また、制御回路も複雑になるため、コストパフォーマンスが悪く、あまり採用されません。

　

始動電流が1/3倍になる理由

三相交流電源から、三相誘導電動機に供給する電流は線電流です。

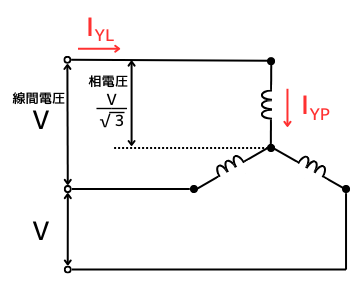

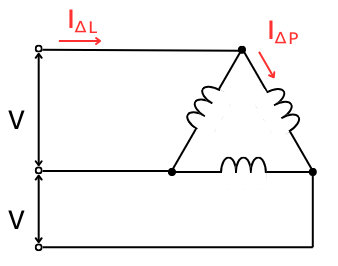

そのため、始動時のY結線の線電流\(I_{YL}[A]\)と、Δ結線の線電流\(I_{ΔL}[A]\)を比較すると、始動電流が1/3倍になる理由がわかります。

①÷②の計算をすると、
\(\displaystyle \frac{I_{YL}}{I_{ΔL}}=\frac{\frac{V}{\sqrt{3}Z}}{\sqrt{3}\frac{V}{Z}}=\frac{1}{3}\)
となり、始動電流が1/3倍になることがわかりました。

　

始動トルクが1/3倍になる理由

まずは、Y結線のトルク\(T_Y[Nm]\)について求めます。

Ｙ結線にして線間電圧\(V[V]\)を印加したときの相電圧は\(\frac{V}{\sqrt{3}}[V]\)です。
このときの負荷電流\(I_{YP}[A]\)は、
\(\displaystyle I_{YP}=\frac{\frac{V}{\sqrt{3}}}{\sqrt{(r_1+r’_2)^2+(x_1+x’_2)^2}}\)　…①

となります。

Y結線の機械的出力\(P_Y[W]\)は、\(\displaystyle P_Y=3I^2_{YP}\frac{r’_2}{s}[W]\)　です。

Y結線のトルク\(T_Y[Nm]\)は、\(\displaystyle T_Y=\frac{P_Y}{ω}[Nm]\)　です。

---

次に、Δ結線のトルク\(T_Δ[Nm]\)について求めます。

Δ結線にして線間電圧\(V[V]\)を印加したときの相電圧は\(V[V]\)です。
このときの負荷電流\(I_{ΔP}[A]\)は、
\(\displaystyle I_{ΔP}=\frac{V}{\sqrt{(r_1+r’_2)^2+(x_1+x’_2)^2}}\)　…②

となります。

---

①・②式から、
\(I_{ΔP}=\sqrt{3}I_{YP}\)　…③
であることがわかります。

---

Δ結線の機械的出力\(P_Δ[W]\)は、
\(\displaystyle P_Δ=3I^2_{ΔP}\frac{r’_2}{s}\)　…④
です。

④式に③式を代入すると、
\(\displaystyle P_Δ=3(\sqrt{3}I_{YP})^2 \frac{r’_2}{s}=3P_Y\)

したがって、Δ結線のトルク\(T_Δ[Nm]\)は、
\(\displaystyle T_Δ=\frac{P_Δ}{ω}=\frac{3P_Y}{ω}=3T_Y\)
です。

式を整理すると、
\(\displaystyle T_Y=\frac{1}{3}T_Δ\)
となるため、Y結線による始動トルク\(T_Y\)が\(T_Δ\)の1/3倍であることがわかりました。

　
