【電験三種：理論】令和６年度上期　問１８

概要

過去、平成２０年度問１８で出題されています。
AM変調・復調の論説と一部計算問題です。

（ａ）問題は基本知識レベルの問題なので回答したいところです。
（ｂ）問題は、どちらが信号波か、搬送波か迷うかと思いますが、絞り込みやすい選択肢が用意されているため回答できると思います。
難しそうだと思っても、挑戦してみると意外と解けるかもしれません。

キーワード
AM変調、搬送波、信号波、変調波、検波、変調率

　

問題

無線通信で行われるアナログ変調･復調に関する記述について、次の(a)及び(b)の問に答えよ。

(a) 無線通信で音声や画像などの情報を送る場合、送信側においては、情報を電気信号(信号波)に変換する。次に信号波より$\fbox{　（ア）　}$周波数の搬送波に信号波を含ませて得られる信号を送信する。

受信側では、搬送波と信号波の二つの成分を含むこの信号から$\fbox{　（イ）　}$の成分だけを取り出すことによって、音声や画像などの情報を得る。搬送波に信号波を含ませる操作を変調という。

$\fbox{　（ウ）　}$の搬送波を用いる基本的な変調方式として、振幅変調(AM)、周波数変調(FM)、位相変調(PM)がある。

搬送波を変調して得られる信号からもとの信号波を取り出す操作を復調又は$\fbox{　（エ）　}$という。

上記の記述中の空白箇所（ア）～（エ）に当てはまる組合せとして、正しいものを次の(1)～(5)のうちから一つ選べ。

	（ア）	（イ）	（ウ）	（エ）
（１）	高い	信号波	三角波	検波
（２）	高い	信号波	正弦波	検波
（３）	高い	搬送波	三角波	増幅
（４）	低い	信号波	三角波	増幅
（５）	低い	搬送波	正弦波	検波

　

---

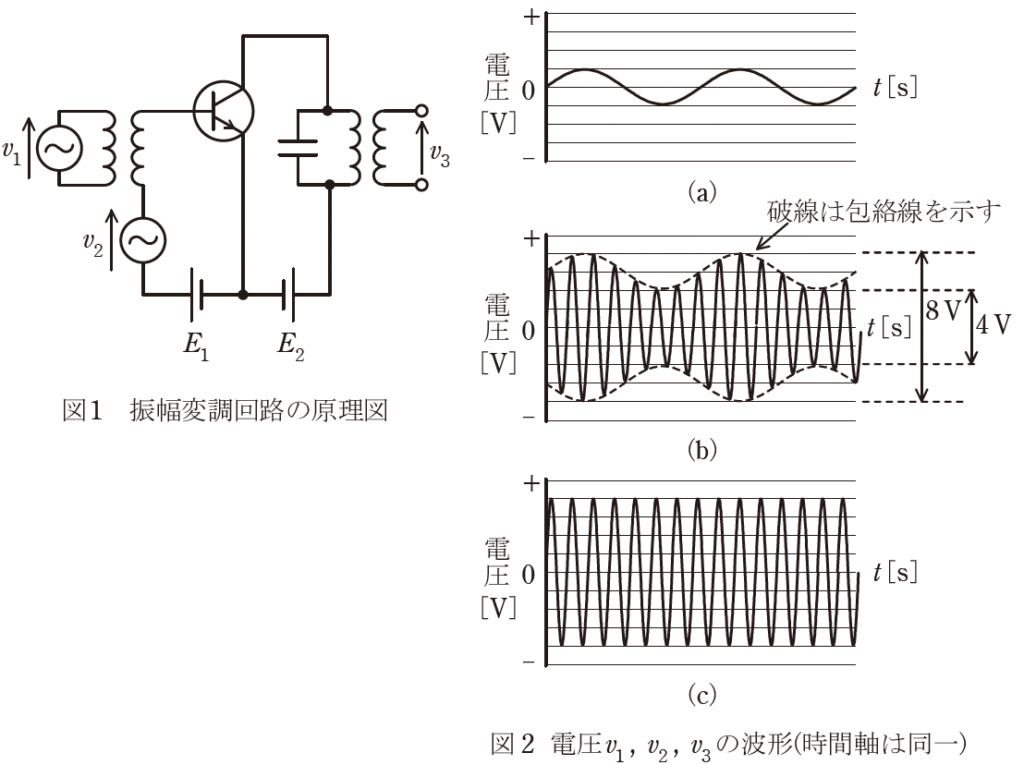

(b) 図１は、トランジスタの$\fbox{　（ア）　}$に信号波の電圧を加えて振幅変調を行う回路の原理図である。電圧$v_1,v_2,v_3$の波形を同時に計測したところ図２のいずれかであった。

このとき、電圧$v_1$の波形は$\fbox{　（イ）　}$、$v_2$の波形は$\fbox{　（ウ）　}$、$v_3$の波形は$\fbox{　（エ）　}$である。

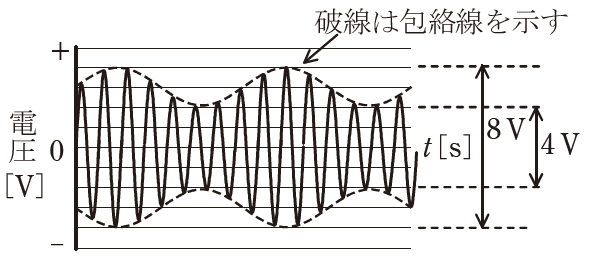

図2のグラフより振幅変調の変調率を計算すると約$\fbox{　（オ）　}%$となる。

上記の記述中の空白箇所（ア）～（オ）に当てはまる組合せとして、正しいものを次の(1)～(5)のうちから一つ選べ。

ただし、図２のそれぞれの電圧波形間の位相関係は無視するものとする。

	（ア）	（イ）	（ウ）	（エ）	（オ）
（１）	コレクタ	図2(c)	図2(a)	図2(b)	33
（２）	コレクタ	図2(c)	図2(b)	図2(a)	67
（３）	ベース	図2(b)	図2(a)	図2(c)	50
（４）	エミッタ	図2(b)	図2(c)	図2(a)	67
（５）	ベース	図2(c)	図2(a)	図2(b)	33

　

答え

（ａ）（２）
（ｂ）（５）

解説テキスト　リンク

　

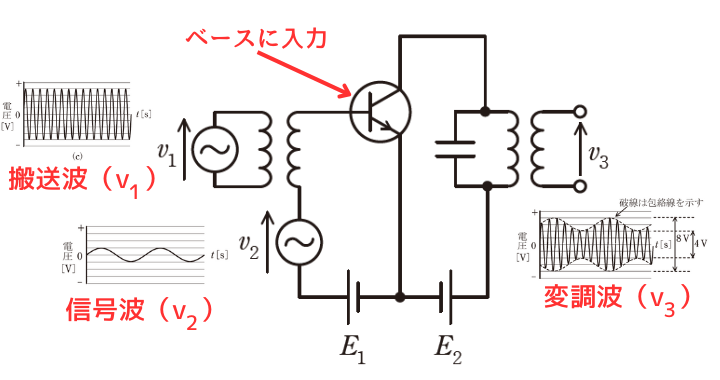

回答解説

出典元

一般財団法人電気技術者試験センター　（https://www.shiken.or.jp/index.html）
令和６年度上期　第三種電気主任技術者試験　理論科目B問題問１８
