概要
右ねじの法則と、フレミング左手の法則に関する問題です。
基礎レベルなので、確実に解けるようになりましょう。
キーワード
右ねじの法則、フレミング左手の法則
問題

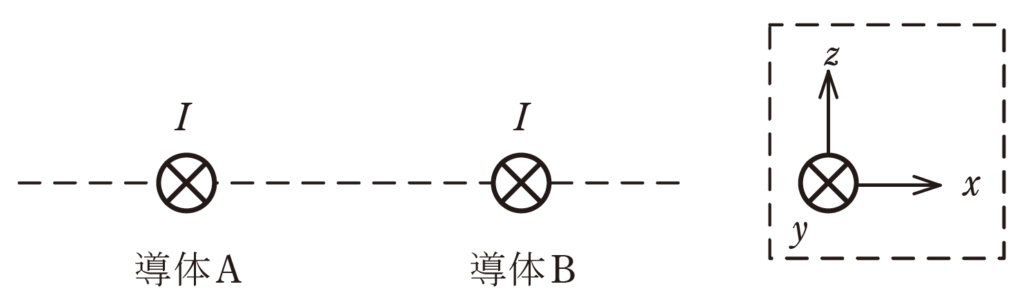

図に示すように、直線導体A及びBがy方向に平行に配置され、両導体に同じ大きさの電流\(I\)が共にy方向に流れているとする。このとき、各導体に加わる力の方向について、正しいものを次の(1)～(5)のうちから一つ選べ。
なお、xyz 座標の定義は、破線の枠内の図で示したとおりとする。
| 導体A | 導体B | |
|---|---|---|
| （１） | \(+x\)方向 | \(+x\)方向 |
| （２） | \(+x\)方向 | \(-x\)方向 |
| （３） | \(-x\)方向 | \(+x\)方向 |
| （４） | \(-x\)方向 | \(-x\)方向 |
| （５） | どちらの導体にも力は働かない。 | どちらの導体にも力は働かない。 |
答え
(２)
解説テキスト リンク
回答の解説
(1)導体Bに働く力の向きを求める
(2)導体Aに働く力の向きを求める

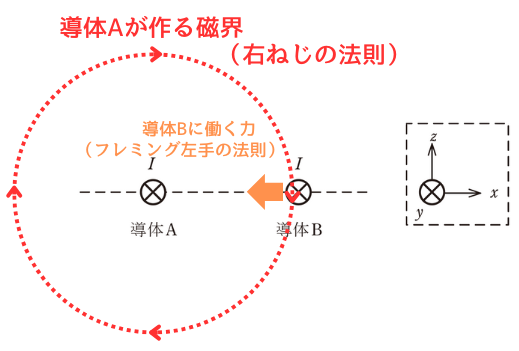

(1)導体Bに働く力の向きを求める
導体Aは画面手前から奥側に向かって電流\(I\)が流れています。その電流\(I\)が作る磁界は、右ねじの法則から向きが求められ、導体B位置の磁界は、\(-z\)方向です。
フレミング左手の法則
・親指：力の向き（\(F\)）
・人差し指：磁界の向き（\(B\)）
・中指：電流の向き（\(I\)）
を当てはめると、導体Bには\(-x\)方向に力が働くことが分かります。

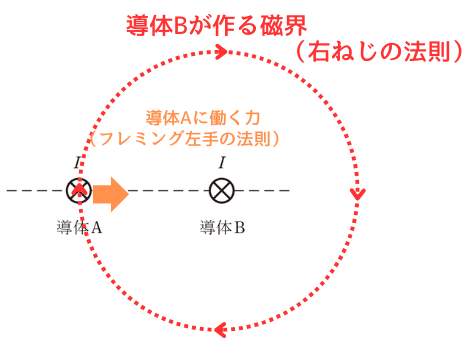

(2)導体Aに働く力の向きを求める
導体Bも画面手前から奥側に向かって電流\(I\)が流れています。その電流\(I\)が作る磁界は、右ねじの法則から向きが求められ、導体B位置の磁界は、\(+z\)方向です。
フレミング左手の法則を当てはめると、導体Aには\(+x\)方向に力が働くことが分かります。
以上より、（２） が答えです。
出典元
一般財団法人電気技術者試験センター （https://www.shiken.or.jp/index.html）
令和６年度上期 第三種電気主任技術者試験 理論科目Ａ問題問４
